رله کنترل فاز آستانه ولتاژ و افت ولتاژ ۳۰۰ تا ۴۳۰ ولت اشنایدر

رله کنترل فاز و افت ولتاژ سه‌فاز اشنایدر الکتریک RM4TR32 یک رله حفاظتی تخصصی برای پایش کیفیت ولتاژ شبکه‌های صنعتی است که افت و اضافه ولتاژ، قطع فاز و جابجایی توالی فاز را با دقت بالا تشخیص می‌دهد. آستانه قابل تنظیم 300 تا 430 ولت، طراحی Self Powered و دو کنتاکت تبدیلی، این محصول را به انتخابی مطمئن برای شبکه‌های ناپایدار تبدیل کرده است.

1,000,000 تومان دیگر تا ارسال رایگان 🚚

0 نفر در حال مشاهده محصول هستند!

توضیحات

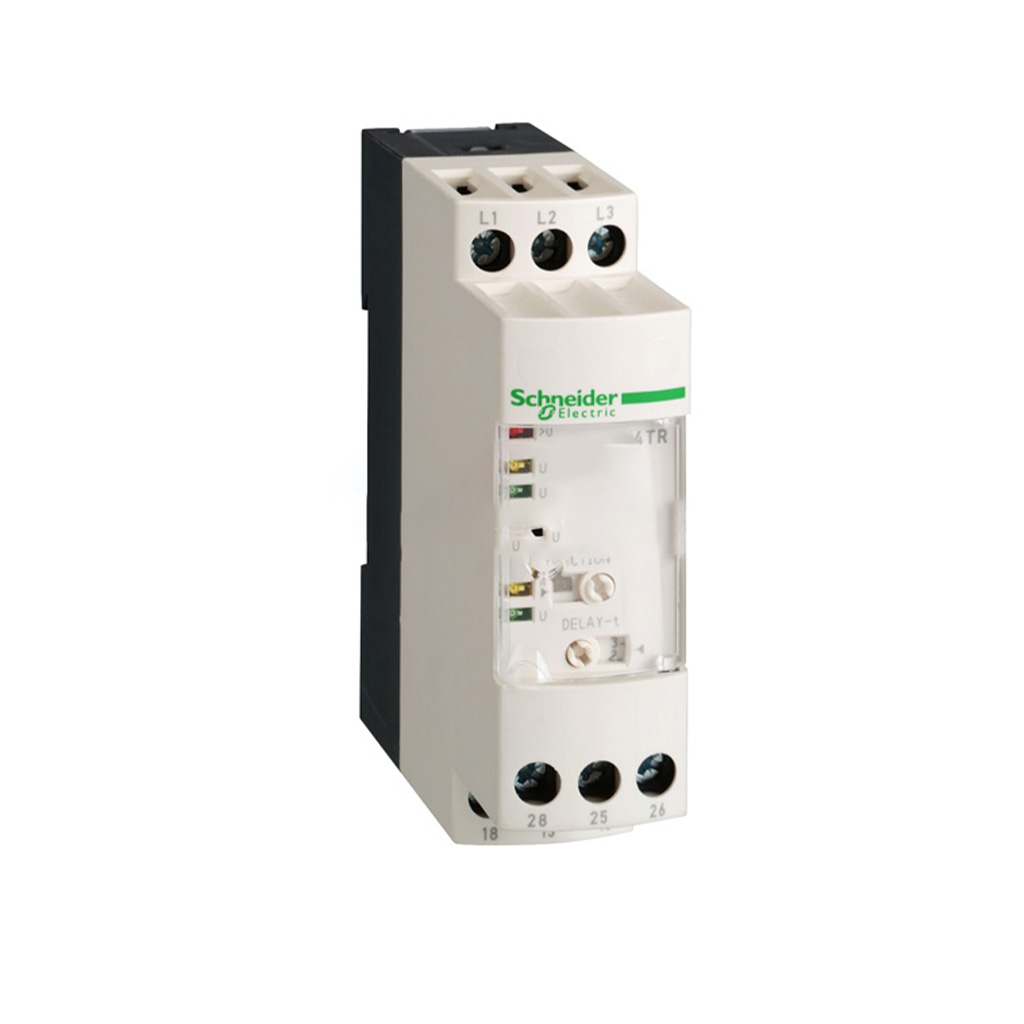

رله کنترل فاز و افت ولتاژ سه فاز اشنایدر مدل RM4TR32

رله کنترل فاز و افت ولتاژ سه‌فاز اشنایدر الکتریک (Schneider Electric) با کد فنی RM4TR32 از سری Harmony Control Relays – RM4، یک تجهیز حفاظتی تخصصی برای پایش کیفیت ولتاژ و وضعیت فاز در شبکه‌های سه‌فاز صنعتی است که به‌طور ویژه برای شرایطی طراحی شده که نوسانات ولتاژ، افت ولتاژ لحظه‌ای و ناپایداری شبکه جزو ریسک‌های اصلی محسوب می‌شوند. این رله در دسته تجهیزاتی قرار می‌گیرد که صرفاً به تشخیص وجود یا عدم وجود فاز اکتفا نمی‌کنند، بلکه کیفیت واقعی ولتاژ را مبنای تصمیم‌گیری حفاظتی قرار می‌دهند.

در بسیاری از شبکه‌های صنعتی، به‌ویژه در خطوط قدیمی، کارگاه‌ها، مناطق صنعتی دور از پست‌های اصلی یا شبکه‌هایی با بارهای القایی سنگین، افت ولتاژ به‌صورت مقطعی یا مداوم رخ می‌دهد. این افت ولتاژ اگرچه ممکن است باعث قطع کامل فاز نشود، اما می‌تواند منجر به افزایش جریان، کاهش گشتاور موتور، لرزش مکانیکی، داغ‌شدن سیم‌پیچ‌ها و در نهایت کاهش شدید عمر تجهیزات شود. رله‌های کنترل فاز ساده قادر به تشخیص این شرایط نیستند و تنها در صورت قطع کامل فاز وارد عمل می‌شوند.

رله RM4TR32 با تمرکز بر همین خلأ حفاظتی طراحی شده است. این رله قادر است ولتاژ سه‌فاز شبکه را در بازه کاری ۳۰۰ تا ۴۳۰ ولت AC به‌صورت پیوسته پایش کند و در صورتی که ولتاژ هر فاز از آستانه تعریف‌شده کمتر یا بیشتر شود، خروجی حفاظتی را قطع نماید. یکی از ویژگی‌های اصلی و متمایز این مدل، امکان تنظیم دقیق آستانه افت ولتاژ متناسب با شرایط واقعی شبکه است؛ قابلیتی که در بسیاری از پروژه‌های صنعتی، نقش تعیین‌کننده در جلوگیری از خاموشی‌های ناخواسته یا آسیب تدریجی تجهیزات دارد.

علاوه بر کنترل افت و اضافه ولتاژ، RM4TR32 همچنان وظایف یک رله کنترل فاز کامل را نیز انجام می‌دهد. تشخیص قطع فاز و جابجایی توالی فاز به‌صورت هم‌زمان در منطق کنترلی این رله لحاظ شده است تا تجهیزات تنها زمانی وارد مدار شوند که هم وضعیت فاز و هم سطح ولتاژ در محدوده ایمن قرار داشته باشد. این ترکیب عملکردی، RM4TR32 را به یک راهکار حفاظتی چندلایه تبدیل می‌کند.

از دیگر ویژگی‌های کلیدی این رله می‌توان به طراحی Self Powered اشاره کرد؛ به این معنا که تغذیه رله مستقیماً از ولتاژ شبکه سه‌فاز تأمین می‌شود و نیازی به منبع تغذیه کمکی وجود ندارد. این موضوع ضمن ساده‌سازی سیم‌کشی تابلو، احتمال بروز خطاهای نصب را نیز کاهش می‌دهد. وجود ولوم تنظیم زمان تأخیر قطع امکان فیلتر کردن نوسانات لحظه‌ای و جلوگیری از قطع‌های غیرضروری را فراهم می‌کند؛ ویژگی‌ای که در شبکه‌های ناپایدار اهمیت بالایی دارد.

رله RM4TR32 مجهز به دو کنتاکت تبدیلی (2CO) است که این امکان را فراهم می‌سازد تا به‌صورت هم‌زمان یک خروجی برای قطع مدار قدرت و خروجی دیگر برای ارسال آلارم یا سیگنال کنترلی به PLC و سیستم مانیتورینگ مورد استفاده قرار گیرد. این ساختار خروجی، انعطاف‌پذیری بالایی در طراحی مدار فرمان ایجاد می‌کند و یکی از نقاط قوت اصلی این مدل محسوب می‌شود.

از نظر ساختار فیزیکی، بدنه باریک با عرض ۲۲.۵ میلی‌متر، نصب سریع روی ریل استاندارد DIN و کیفیت ساخت صنعتی، RM4TR32 را به گزینه‌ای مناسب برای تابلوهای برق حرفه‌ای و فشرده تبدیل کرده است. دوام مکانیکی بالا و تطابق با استانداردهای بین‌المللی IEC، عملکرد پایدار این رله را در کاربری‌های مداوم صنعتی تضمین می‌کند.

مجموع این ویژگی‌ها باعث شده است رله کنترل فاز و افت ولتاژ RM4TR32 به‌عنوان یک راهکار دقیق، مهندسی‌شده و قابل اعتماد برای حفاظت موتورهای سه‌فاز، تجهیزات الکتریکی حساس و تابلوهای برق صنعتی در شبکه‌های ناپایدار شناخته شود.
