 کنترل فاز تک حالته اشنایدر مدل  RM17TG00

رله کنترل فاز تک‌حالته اشنایدر الکتریک از سری Zelio Control با کد فنی RM17TG00، یکی از تجهیزات حفاظتی تخصصی در سیستم‌های برق سه‌فاز محسوب می‌شود که به‌منظور پایش توالی صحیح فازها و تشخیص قطع یک یا چند فاز طراحی شده است. این رله نقش کلیدی در افزایش ایمنی و پایداری عملکرد تجهیزات الکتریکی حساس ایفا می‌کند و از بروز آسیب‌های ناشی از خطاهای فازی در شبکه جلوگیری می‌نماید.

در سیستم‌های صنعتی، بروز خطاهایی مانند جابجایی توالی فاز، قطع فاز یا افت شدید ولتاژ می‌تواند منجر به عملکرد معکوس موتور، افزایش جریان، داغ‌شدن سیم‌پیچ‌ها و در نهایت خرابی تجهیزات شود. در گذشته، تشخیص این شرایط عمدتاً از طریق مدارهای ساده کنتاکتوری یا چراغ‌های هشدار انجام می‌شد که دقت و پوشش حفاظتی محدودی داشتند و برای تمامی تابلوهای برق کارایی لازم را فراهم نمی‌کردند. با توسعه رله‌های کنترل فاز، این نقیصه به‌طور کامل برطرف شد و امکان تشخیص سریع و دقیق خطاهای فازی فراهم گردید.

رله کنترل فاز RM17TG00 اشنایدر قادر است توالی صحیح فازهای L1، L2 و L3 را بررسی کرده و در صورت بروز هرگونه اختلال، خروجی فرمان را قطع نماید. این عملکرد از طریق چراغ LED زرد رنگ روی بدنه رله به‌صورت واضح نمایش داده می‌شود؛ به‌گونه‌ای که وضعیت وصل یا قطع خروجی به‌سادگی قابل تشخیص است.

کاربردهای اصلی رله کنترل فاز RM17TG00

این رله در طیف گسترده‌ای از کاربردهای صنعتی و نیمه‌صنعتی مورد استفاده قرار می‌گیرد، از جمله:

• حفاظت از تجهیزات متحرک و سیار مانند ماشین‌آلات پروژه‌ای، تجهیزات کشاورزی و کامیون‌های یخچال‌دار حمل مواد غذایی

• جلوگیری از چرخش معکوس موتورهای الکتریکی در سیستم‌هایی نظیر بالابرها، آسانسورها، نوار نقاله‌ها و پله‌های برقی

• پایش و حفاظت منابع تغذیه سه‌فاز حساس

• صدور فرمان کنترلی جهت سوئیچ به منبع برق اضطراری در شرایط بروز خطای فاز یا اختلال در شبکه اصلی

مشخصات عملکردی و ساختار فیزیکی

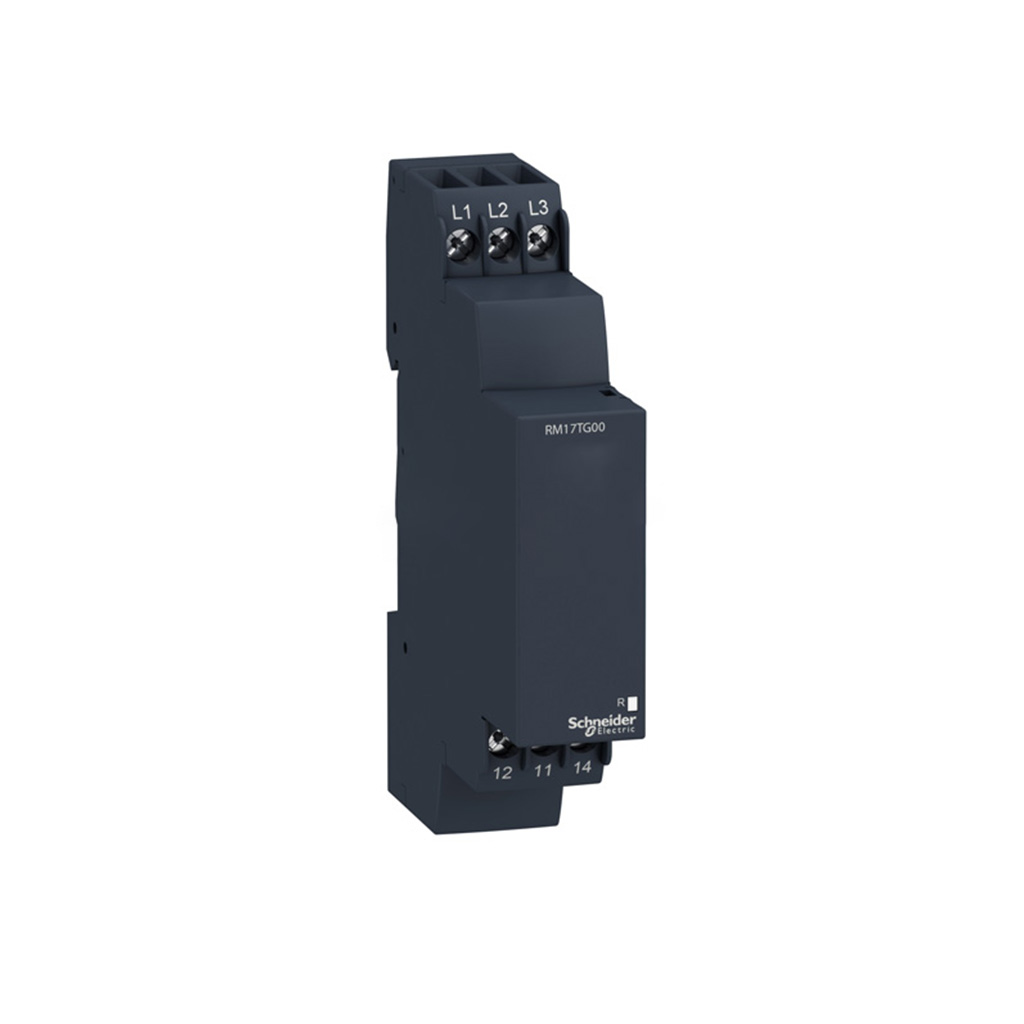

رله RM17TG00 دارای سه ترمینال ورودی L1، L2 و L3 است که مستقیماً به فازهای شبکه سه‌فاز متصل می‌شوند. خروجی رله از طریق ترمینال‌های ۱۱، ۱۲ و ۱۴ در مدار فرمان مورد استفاده قرار می‌گیرد.
این تجهیز قابلیت اندازه‌گیری ولتاژ در بازه ۲۰۸ تا ۴۸۰ ولت AC را داشته و ولتاژ تغذیه آن در محدوده ۱۸۳ تا ۵۲۸ ولت AC تعریف شده است که امکان استفاده از آن را در شرایط متنوع شبکه فراهم می‌سازد.

از نظر طراحی، این رله در دو رنگ سفید و مشکی عرضه می‌شود و مجهز به درپوش پلاستیکی لولایی جهت افزایش ایمنی ترمینال‌ها است. همچنین وجود گیره مخصوص نصب روی ریل DIN، نصب سریع و استاندارد آن را در تابلوهای برق صنعتی ممکن می‌سازد.

منطق عملکرد کنترلی

در شرایطی که توالی فاز صحیح بوده و مقدار ولتاژ هر فاز از حداقل مجاز (بیش از ۱۸۳ ولت) بالاتر باشد، خروجی رله فعال شده و LED زرد روشن می‌شود.
در صورت بروز عدم توالی فاز یا قطع یک یا چند فاز، رله به‌سرعت خطا را تشخیص داده و پس از زمان تأخیر تعریف‌شده Tr، خروجی را قطع می‌کند؛ در این حالت LED خاموش می‌شود. تشخیص قطع فاز زمانی انجام می‌گیرد که ولتاژ فاز مربوطه به کمتر از ۱۰۰ ولت کاهش یابد. تا زمانی که شرایط شبکه به حالت نرمال بازنگردد و توالی فاز اصلاح نشود، رله در وضعیت قطع باقی می‌ماند.
