محافظ جان ترکیبی ۲۵ آمپر دو پل ۳۰ میلی آمپر Acti ۹ قدرت قطع ۶kA اشنایدر الکتریک

توضیحات

محافظ جان ترکیبی

کلیدهای محافظ جان ترکیبی در واقع تلفیقی از کلیدهای مینیاتوری و محافظ جان بوده، از این رو، کلیدهای محافظ جان ترکیبی نامیده می شوند و حفاظت های اضافه بار، اتصال کوتاه و نشتی جریان را کنترل می کنند.

کلید محافظ جان ترکیبی دو پل ۲۵ آمپر با کد فنی A9D31625 و با نام اختصاری  ACTI9 مطابق با استاندارد EN/IEC ۶۱۰۰۹-۲-۱ ساخته و در بازار عرضه می گردد.

جریان نامی این محصول در رنج ۲۵ آمپر و با جریان نشتی ۳۰ میلی آمپر، مشخصه اصلی کلید است. دمای هوای مناسب برای نصب این قطعه در تابلو برق بین ۵- تا ۶۰ درجه سانتی گراد و برای نگهداری در انبار بین ۴۰- تا ۸۵ درجه سانتی گراد است. در توضیح پل های کلید می توان گفت که یک پل کلید به فاز وصل می شود و پل دیگر که با حرف N نمایان است به نول متصل می گردد.

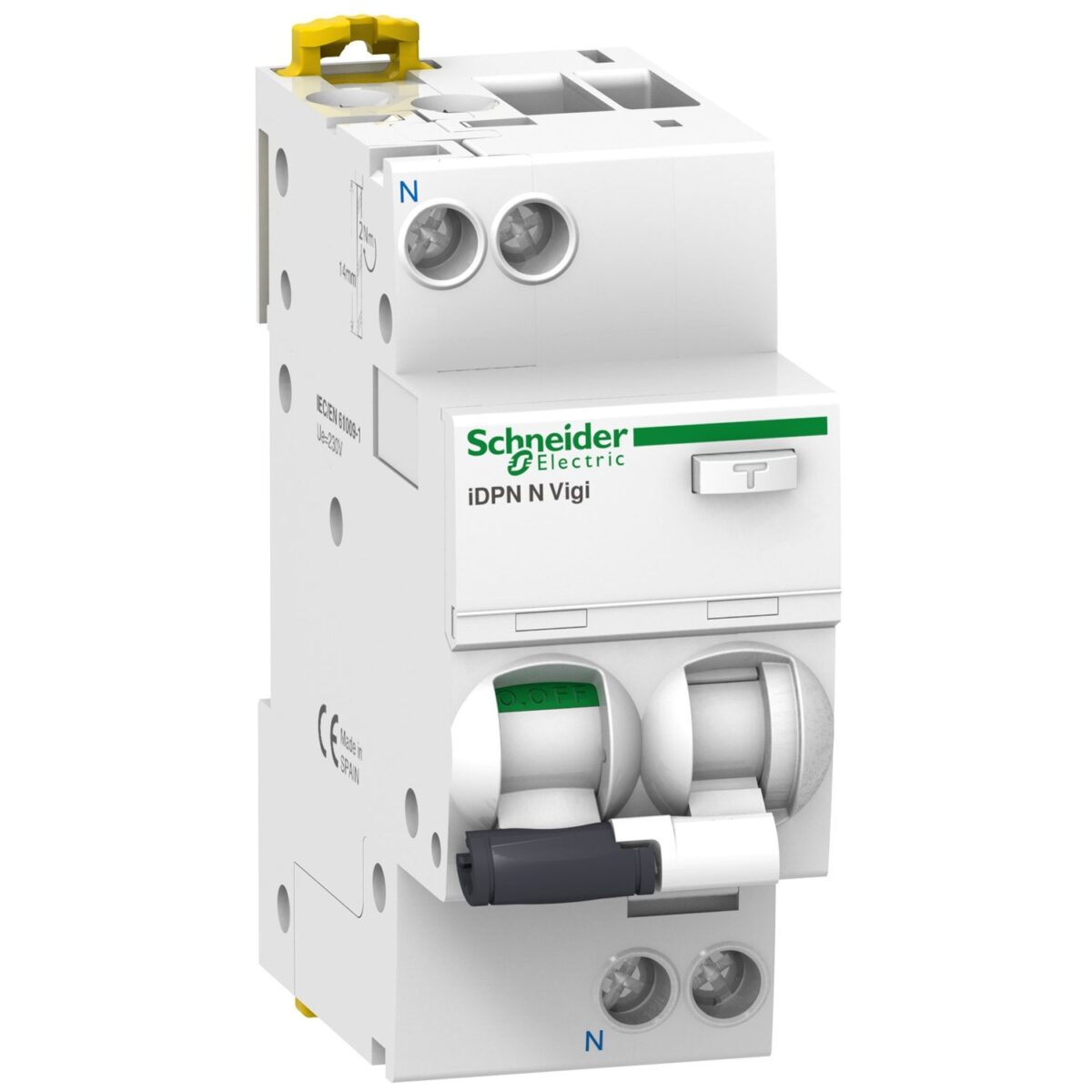

دکمه تست کلید در زیر نام برند “اشنایدر الکتریک” قرار دارد و در حالتی که کلید زیر بار است، می توان با فشردن دکمه تست و قطع شدن برق، از عملکرد درست کلید آگاه شد.

این قطعه از طریق ۴ پیچ ۹ میلمتری به دیگر مدارها متصل می شود. از دیگر موارد قابل اشاره در این محصول تکنولوژی قطع یا تریپ هست که به صورت حرارتی- مغناطیسی صورت می گیرد. رنگ کلید سفید است و دسته قطع و وصل مشکی رنگی دارد که می توان به صورت دستی، کلید را قطع و وصل نمود.

نکته مهم در کاربرد کلید محافظ جان ترکیبی، طول عمر مکانیکی و الکتریکی آن است که به ترتیب ۲۰ هزار و ۱۰ هزار سیکل عمل می کند و سپس سیم پیچ های کلید ضعیف شده و تعویض آن امری لازم است. البته این میزان دوام مکانیکی و الکتریکی در حدود ۱۰ سال طول می کشد.
