کابل آپدیت فریمور USB-A به RJ45 سافت استارتر ATS480 اشنایدر الکتریک | سری Altivar Master
کابل VW3A8127 محصول رسمی شرکت Schneider Electric است که بهصورت اختصاصی برای درایوهای Altivar و سافتاستارترهای ATS22 و ATS480 طراحی شده است. این کابل با رابط USB-A به RJ45 امکان اتصال مستقیم بین رایانه و تجهیزات کنترلی اشنایدر را فراهم میکند تا عملیات آپدیت فریمور (Firmware Update) و پیکربندی پارامترها از طریق نرمافزار SoMove یا EcoStruxure Control Expert انجام شود.
این محصول از سری Altivar Master، یکی از مجموعههای تخصصی اشنایدر الکتریک در حوزه درایوهای کنترل سرعت (Variable Speed Drives) و سافت استارترها (Soft Starters) میباشد.
کابل مذکور جهت اتصال رایانه به سافت استارتر ATS480 برای انجام بهروزرسانی فریمور (Firmware Flashing) طراحی شده است.

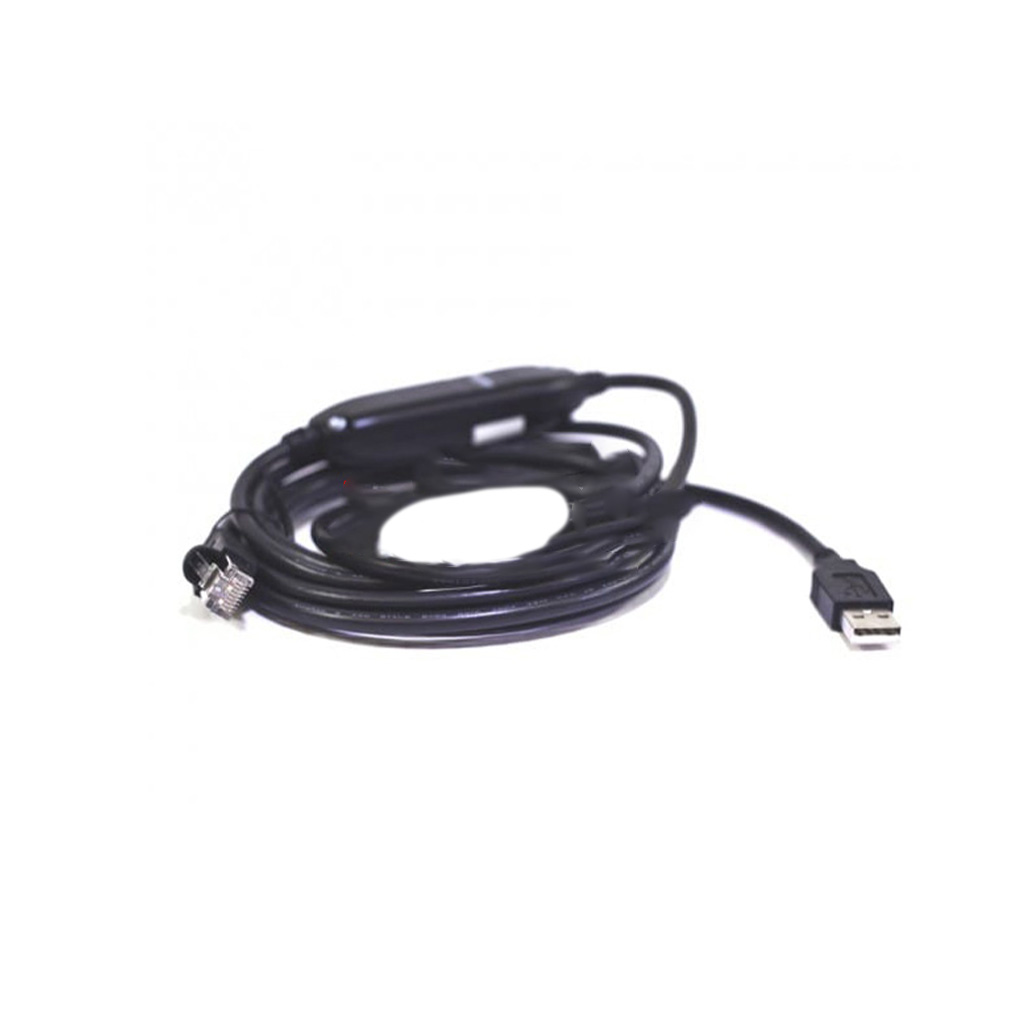

کابل از دو کانکتور تشکیل شده است:
-
یک سر RJ45 برای اتصال به سافت استارتر ATS480
-
یک سر USB-A برای اتصال به رایانه یا لپتاپ
طول کابل ۲٫۵ متر (معادل ۸٫۲ فوت) بوده و رنگ آن مشکی است. این کابل بهطور خاص برای بهروزرسانی نرمافزار داخلی سافت استارتر ATS480 استفاده میشود.
برای استفاده، کافیست سَر RJ45 را به سافت استارتر ATS480 و سَر USB-A را به کامپیوتر متصل نمایید تا فرآیند بهروزرسانی آغاز شود.
ادغام سافت استارتر Altivar ATS480 با پلتفرم هوشمند EcoStruxure™ موجب سادگی در انتخاب معماری، طراحی جزئی و اجرای سیستمهای اتوماسیون و برق میگردد.
این کابل مطابق با الزامات زیستمحیطی روز دنیا طراحی شده و با استانداردهای RoHS و REACH کاملاً سازگار است.
تنظیمات عملکردی (Functional Settings)
| ویژگی | مقدار / توضیح |
|---|---|
| نوع عملکرد | برقراری ارتباط مستقیم بین رایانه و درایو یا سافتاستارتر از طریق USB-A → RJ45 |
| ولتاژ کاری | ۵ ولت DC (تأمین از طریق پورت USB) |
| جریان مصرفی | کمتر از ۱۰۰ میلیآمپر |
| طول کابل | ۲ متر |
| استاندارد انتقال داده | USB 2.0 Full Speed (12 Mbps) |
| نوع داده | دیجیتال دوطرفه برای برنامهریزی، آپدیت و پیکربندی |
| سازگاری نرمافزاری | نرمافزارهای Schneider SoMove و EcoStruxure Control Expert |
| قابلیت Plug & Play | بله – بدون نیاز به نصب درایور |
| سیستمعاملهای سازگار | Windows ۱۰، Windows ۱۱ (نسخههای 64bit و 32bit) |
| زمان پاسخدهی | کمتر از ۱۰ میلیثانیه (در اتصال Modbus مستقیم) |
| حفاظت الکترونیکی | محافظ در برابر افزایش ناگهانی جریان USB |
| نوع سیگنال | Modbus RTU از طریق کانکتور RJ45 |
| نحوه ارتباط | مستقیم (بدون آداپتور یا مبدل اضافی) |
| حالت ایمن | جداسازی الکتریکی بین کامپیوتر و دستگاه (Opto-Isolated Interface) |
